Резервное питание двух фаз с LiFePO4 АКБ и стабилизацией напряжения

На объекте была трёхфазная сеть. Клиенту нужно было защитить оборудование от нестабильного напряжения на всех трёх фазах и обеспечить резервное питание двух выбранных фаз при отключении городской сети. На резервируемых фазах должны были остаться в работе основные потребители, которые важны для комфорта и безопасности объекта.

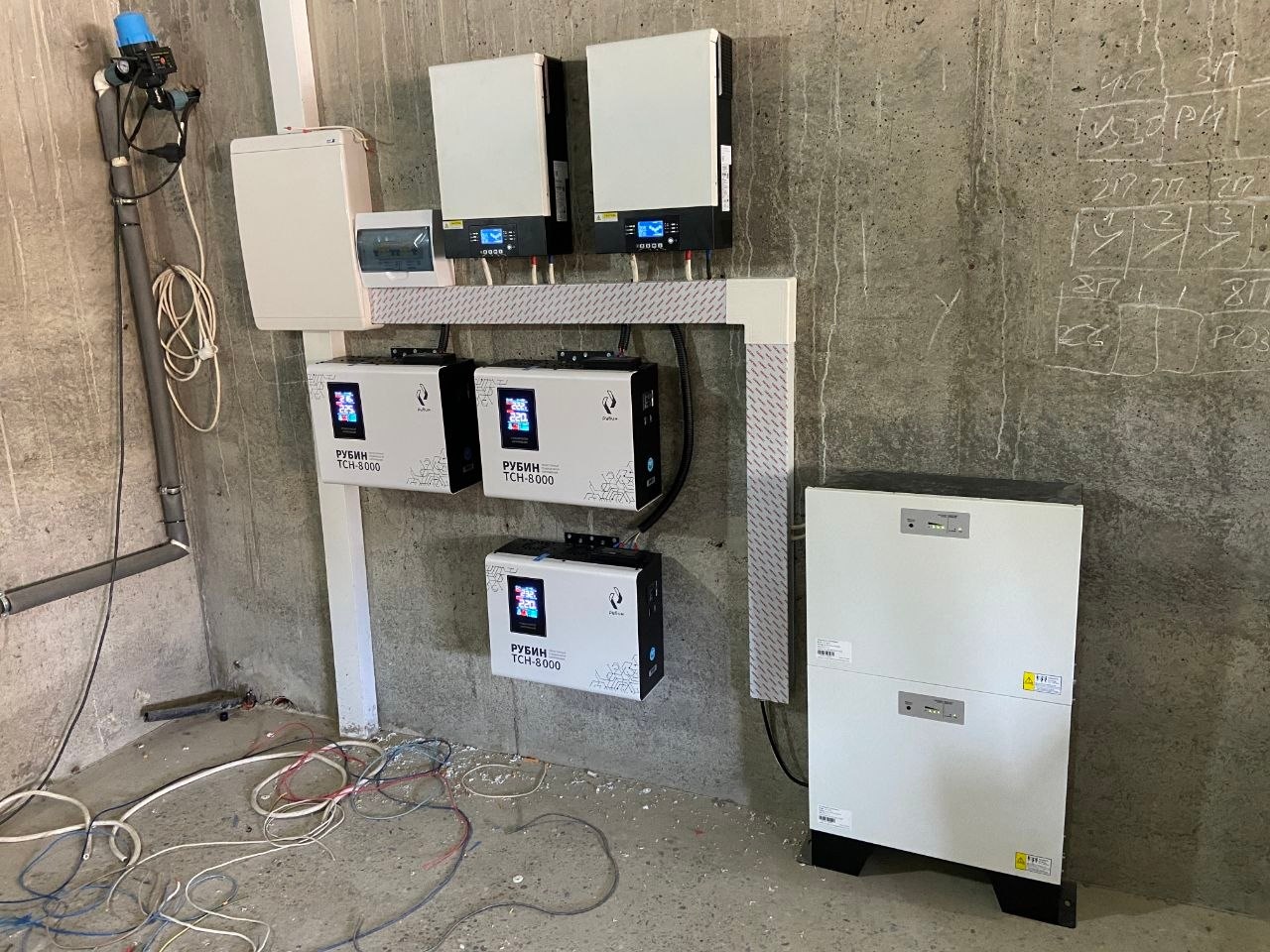

Мы предложили разделить задачу на две части: стабилизацию всех трёх фаз и резервирование двух выбранных фаз. Для защиты от нестабильного напряжения установили три стабилизатора - по одному на каждую фазу. Для резервного питания смонтировали два отдельных онлайн-инвертора по 5 кВт с LiFePO4 аккумуляторами, каждый инвертор работает со своей резервируемой фазой. Задержка при переключении на АКБ - 0 мс.

Особенность проекта - трёхфазная сеть с резервированием только двух выбранных фаз, с учетом отсутствия задержки при переходе на АКБ. Такая схема не является полноценным трёхфазным резервом для трёхфазного оборудования. Она предназначена для питания выбранных однофазных линий и критичных потребителей при отключении городской сети. ! Перед подключением важно правильно распределить нагрузки, чтобы каждая резервируемая фаза не превышала мощность своего инвертора. Трёхфазные нагрузки при отсутствии городской сети в такой схеме не резервируются.

В результате объект получил стабилизацию напряжения на всех трёх фазах и резервное питание двух выбранных фаз. При наличии городской сети оборудование работает через стабилизаторы, а при отключении сети критичные потребители на двух резервируемых фазах продолжают получать питание от инверторов и LiFePO4 аккумуляторов со стабильными 230 В.
